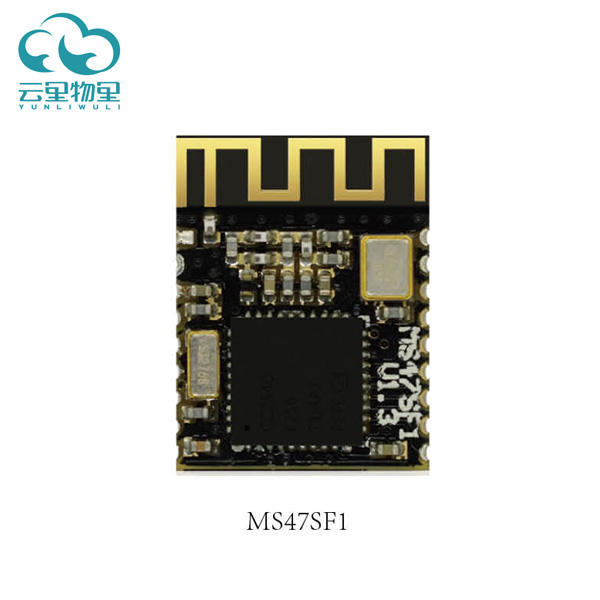

無線模塊常用的接口一般都是USB，UART和SPI，TTL，RS232，RS485這六種。我們先介紹這幾種接口的作用，再來分析RS232和RS485、TTL。這三種接口有什么電氣特征？?,上述的六種接口，又分為兩類不一樣類型的接口，USB，UART,SPI是物理接口形式的（硬件），而TTL,RS232.RS484是電平標準（電信號）的接口 USB接口 USB接口是大家都比較熟悉的接口方式，它是通用的串行總線，是無線模塊與計算機系統通信的一種串口總線標準，它的優點是使用方便，即插即用。?,UART接口?,UART接口是一種串行的數據總線，屬于異步串口，總線可以雙向通信，硬件上由兩根線纜組成，用于發送和接收。?,SPI接口?,SPI接口是一種同步串行外設接口的總線，工作方式是以主從模式，是以一個主設備去控制多個從設備，優點是信號線少，通信協議簡單，數據速率高。,TTL接口?,TTL接口是采用并行方式傳輸數據的接口，它的優點是通過無線模塊的主控芯片輸出的TTL數據信號通過電纜直接傳輸?shù)捷斎虢涌凇Ｈ秉c(diǎn)是電路的抗干擾能力差，容易產生電磁干擾。?,RS232接口?,RS232接口是一種異步傳輸?shù)臉?biāo)準接口，它有DB-9（九個引腳）和DB-25（25個引腳）兩種形態，計算機一般都會有這兩個接口，我們一般叫這兩個接口為COM1和COM2。,RS485接口,RS485是一個定義平衡數字多點系統中的驅動器和接收器的電氣特性標準。?,
,RS232和RS485、TTL接口的電氣特征是什么？有什么區別？? ,(1)RS232接口的電氣特征,在RS-232中任何一條信號線的電壓均為負邏輯關系。即：邏輯“1”為-3到-15V;邏輯“0”為+3到+15V。RS-232接口連接器一般使用型號為DB-9插頭座，通常插頭在DCE端，插座在DTE端。PC機的RS-232口為9芯針插座。一些設備與PC機連接的RS-232接口，因?yàn)椴皇褂脤?duì)方的傳送控制信號，只需要三條接口線，即“發送數據TXD”、“接收數據RXD”和“信號地GND”。RS-232傳輸線采用屏蔽雙絞線。?,(2)RS485接口的電氣特性,RS485采用差分信號負邏輯，邏輯”1”以?xún)删€(xiàn)間的電壓差為-(2~6)V表示;邏輯”0″以?xún)删€(xiàn)間的電壓差為+(2~6)V表示。接口信號電平比RS-232降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL電路連接。RS-485的數據最高傳輸速率為10Mbps。?,（3）TTL接口的電氣特性,TTL電平信號被利用的最多是因?yàn)橥ǔ?shù)據表示采用二進制規定，+5V等價于邏輯“1”，0V等價于邏輯“0”，這被稱做TTL(晶體管-晶體管邏輯電平)信號系統，這是計算機處理器控制的設備內部各部分之間通信的標準技術。
